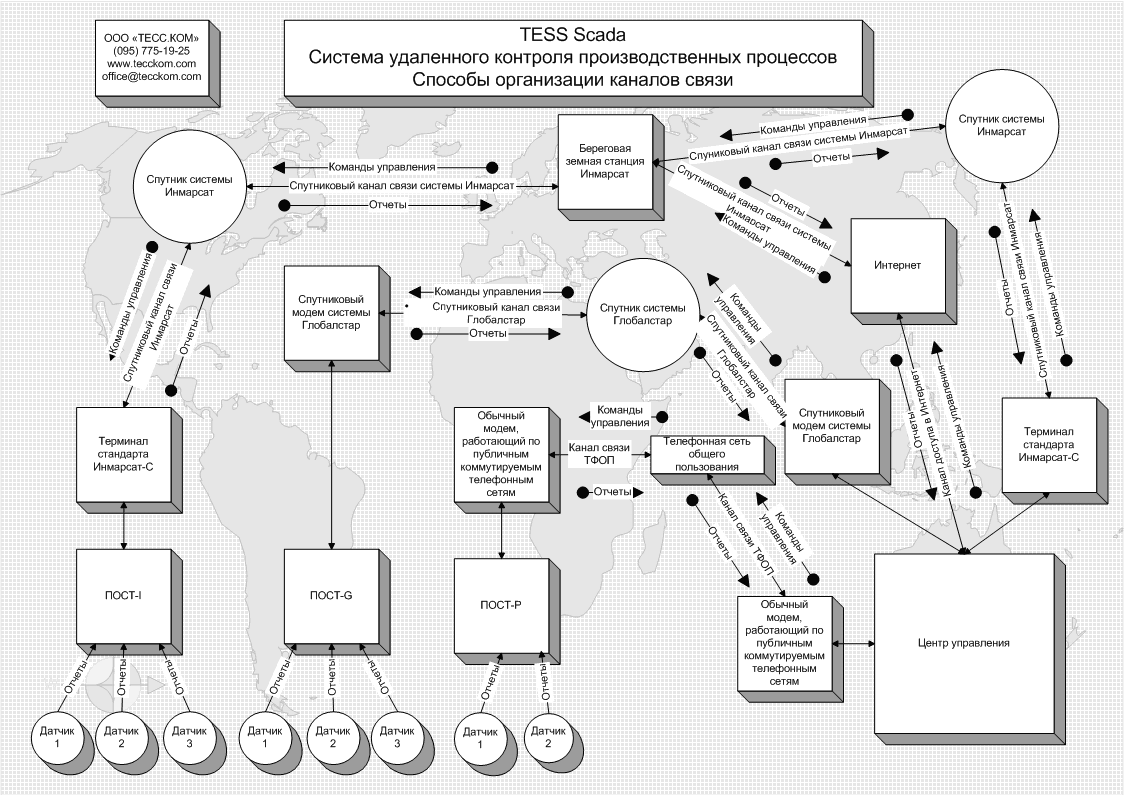

Схема организации каналов связи для системы Tess Scada (нажмите на рисунок, чтобы увеличить) Руководство пользователя Tess Scada Руководство содержит инструкции по установке системы, принципы функционирования Tess Scada и приемы работы с ней. Подробнее >>

Вашему вниманию предлагается TESS Scada - система обеспечения оперативного контроля состояния удаленных промышленных объектов, сбор данных с которых традиционными способами затруднен или невозможен.

Система TESS Scada состоит из трех основных частей:

1. Пост. Контроллер сбора, хранения и передачи информации - микрокомпьютер с фирменным программным обеспечением ООО 'ТЕСС.КОМ'. Пост осуществляет опрос подсоединенных к нему датчиков с задаваемой Вами периодичностью - от 1 в минуту до 1 в сутки. Существует 3 модификации поста: ПОСТ-G (работает с использованием оборудования спутниковой связи системы ГлобалСтар), ПОСТ-I (работает с использованием оборудования спутниковой связи системы Инмарсат) и ПОСТ-P (работает с использованием оборудования связи публичных коммутируемых телефонных сетей).
2. Центр управления. Фирменное программное обеспечение ООО 'ТЕСС.КОМ' - программа управления группой контроллеров сбора, хранения и передачи информации. Работает под управлением Windows 98, NT, 2000 и обеспечивает сбор данных с микроконтроллеров, занесение их в хранилище данных и формирование сводных отчетов на основании полученных данных.
3. Канал связи. Система передачи данных, обеспечивает надежную связь поста с центром управления. В зависимости от типа поста используются следующие виды каналов связи:
   • Спутниковый канал связи, образованный парой спутниковых модемов и системой спутниковой связи Глобалстар - используется как связка между ПОСТ-G и центром управления.
   • Спутниковый канал связи, образованный терминалом стандарта Инмарсат-С, системой спутниковой связи Инмарсат и сетью пакетной передачи данных Интернет - используется как связка между ПОСТ-I и центром управления.
   • Телефонный канал связи, образованный парой модемов, работающих в голосовом диапазоне частот и публичными коммутируемыми телефонными линиями - используется как связка между ПОСТ-P и центром управления.

Пост - микроконтроллер с фирменным программным обеспечением ООО 'ТЕСС.КОМ'. Как правило, на каждый объект наблюдения устанавливается по одному посту.

Основные функции поста:

1. Регулярный опрос подсоединенных к нему датчиков по заданному Вами сценарию. Периодичность опроса выбирается отдельно для каждого датчика и может быть от 1 опроса в минуту до 1 опроса в 500 минут. Точка отсчета, присвоенная датчику, представляет собой время дня, относительно которого пост будет отсчитывать время опроса датчика. Это актуально, если выбран большой интервал опроса (для примера - 5 часов). Периодичность опроса и точку отсчета датчика можно изменять, используя соответствующие функции центра управления. После изменения периодичности опросов или точки отсчета новые значения вступят в силу только после очередного сеанса связи с устройством.
2. Хранение данных, полученных с датчиков, в энергонезависимой памяти устройства. В зависимости от типа датчика, варьируется и количество отчетов, которое может храниться в энергонезависимой памяти поста.
3. Инициализация и обеспечение нормального функционирования канала связи. Любой канал связи требует программирования. Пост, в зависимости от типа, может обеспечивать функционирование соответствующего канала связи.
4. Обеспечение сеанса связи по запросу центра управления. Сюда входит: синхронизация времени с постом управления при каждом сеансе связи, идентификация пользователя для обеспечения конфиденциальности накопленных данных, управление параметрами опросов датчиков, подсоединенных к устройству, выдачу накопленных данных и последующее освобождение прежде занятого этими данными блока памяти.

Характеристики поста:

1. Максимально возможное количество подсоединенных датчиков: 255
2. Минимально допустимый интервал опроса датчиков: 1 минута
3. Максимально допустимый интервал опроса датчиков: 500 минут
4. Время восстановления после сбоя питания: 8 секунд
5. Напряжение питания: от 10В до 30В (можно нестабилизированного)

Пост-G

ПОСТ-G - пост, использующий канал связи системы спутниковой связи Глобалстар. Основная особенность поста - проверка качества канала спутниковой связи перед каждой инициализацией с графическим отображением этого процесса, что значительно упрощает установку и настройку спутниковых модемов системы Глобалстар. Пост спроектирован специально под использование системы спутниковой связи Инмарсат и не может использоваться с другими каналами связи. При установке спутниковых модемов системы Глобалстар они обязательно должны быть в прямой зоне видимости спутника. Наилучшая позиция - отсутствие препятствий на южной стороне.

Дополнительные характеристики поста:

1. Характерное время поиска стабильного спутникового сигнала: 8-10 секунд
2. Характерное время регистрации на спутнике: 5-10 секунд
3. Характерное время от набора номера до установления соединения 20-30 секунд
4. Скорость передачи данных после установления соединения: 9.6 кбит/с.

Пост-I

ПОСТ-I - пост, использующий канал связи системы спутниковой связи Инмарсат (оборудование стандарта Инмарсат-С). Основная особенность поста - работа с использованием коротких сообщений, без установления прямого канала связи с центром управления. Более того, для передачи данных таким постом одновременная работа и поста, и центра управления необязательна - сообщение попадает в почтовый ящик поста, из которого будет получено при следующем получении почты. Управление постом также не требует от центра управления прямого соединения с постом - управление происходит через электронную почту Интернет. В случае, если пост управления находится на территории, где доступ к Интернет затруднен или невозможен, в качестве почтового ящика может использоваться также оборудование стандарта Инмарсат-С, либо оборудование системы спутниковой связи Глобалстар для доступа в Интернет (спутниковый модем системы Глобалстар).

Пост-P

ПОСТ-P - пост, использующий в качестве канала связи пару модемов, работающих в голосовом диапазоне, и публичную коммутируемую телефонную сеть. В случае, если Ваш объект расположен в месте, где возможно использование существующей инфраструктуры наземных телефонных сетей или сотовых сетей связи, этот вариант является наиболее дешевым как по стоимости оборудования, так и по стоимости связи. В качестве оконечного оборудования могут быть использованы любые Hayes-совместимые модемы.

Центр управления

Центр управления - фирменное программное обеспечение ООО 'ТЕСС.КОМ', работающее под управлением операционной системы Windows 98, NT или 2000. В зависимости от использующихся в системе постов, компьютер с установленным центром управления должен быть оборудован следующим образом:

• если в системе используется хотя бы один пост типа 'ПОСТ-G', к компьютеру должен быть подключен спутниковый модем системы ГлобалСтар;
• если в системе используется хотя бы один пост типа 'ПОСТ-I', к компьютеру должен быть подключен терминал стандарта Инмарсат-С, либо компьютер должен быть настроен для получения/отправки электронной почты;
• если в системе используется хотя бы один пост типа 'ПОСТ-P', к компьютеру должен быть подключен Hayes-совместимый модем, подсоединенный к телефонной линии.

Способ установки периодичности отчетов и точек отсчета для датчиков, генерации отчетов и хранения полученных данных не зависит от типа используемых постов. Программа автоматически, в зависимости от типа поста, выбирает предпочтительный способ связи. В случае, если Вы инициируете сеанс связи с постом типа 'ПОСТ-G', программа автоматически проинициализирует спутниковый модем, дождется стабильного спутникового сигнала, регистрации модема на спутнике, наберет номер поста и полностью проведет сеанс связи. В случае, если Вы инициируете сеанс связи с постом типа 'ПОСТ-I', программа сформирует и отправит командное письмо по электронной почте Интернет, а также получит почту, пришедшую с момента последнего запуска программы. Для этого потребуется, чтобы Вы установили соединение с Интернет. По окончании сеанса связи Вы можете отключиться от Интернет. Если Вы инициируете сеанс связи с постом типа 'ПОСТ-P', программа автоматически проинициализирует подсоединенный к компьютеру обычный модем, наберет номер и проведет сеанс связи.

Канал связи

В зависимости от типа используемых в системе постов, Вам потребуется следующее абонентское оборудование связи:

• при использовании хотя бы одного поста типа 'ПОСТ-G' - один спутниковый модем на каждый пост и один спутниковый модем на центре управления;
• при использовании хотя бы одного поста типа 'ПОСТ-I' - один терминал стандарта 'Инмарсат-С' на каждый пост, и один терминал стандарта 'Инмарсат-С' на центре управления. В случае, если компьютер центра управления уже имеет выход в Интернет, необходимость в терминале стандарта 'Инмарсат-С' в центре управления отпадает;
• при использовании хотя бы одного поста типа 'ПОСТ-P' - один голосовой модем на каждый пост, и один модем на центр управления.

---
